近期，课题组在国际期刊《Case Studies in Construction Materials》发表题为“Damage characterization of high-and low-temperature performance of porous asphalt mixtures under multi-field coupling”（多场耦合下多孔沥青混合料高低温性能损伤表征）的研究论文。
多孔沥青混合料（PA）因其显著的透水性和降噪等功能而备受关注。然而，多孔沥青混合料易损伤特征极大地阻碍了其广泛应用。因此，本文研究了在湿度和温度耦合作用下PA的高、低温性能损伤特征。研究表明高温加剧了PA的粘弹性损伤，而温度-湿度的多场耦合则促进了粘弹性损伤和剥离损伤的同时发生。双因素方差分析结果表明温度-湿度耦合作用中水的存在对高温性能损伤的影响更为显著。在干燥环境中，PA的低温抗裂性随着温度的降低而降低，但在-20℃和-30℃时差别不显著，这是由于PA在0℃和-10℃时为柔性开裂，而在-20℃和-30℃时是脆性开裂。此外，温度-湿度的耦合效应降低了PA的低温抗损伤性能，并加速了其开裂过程。低温和不同处理方式对PA低温性能的影响在统计学上均显著，但处理方式的影响程度更高。本文的研究结果有助于深入了解多孔沥青混合料多场耦合作用下的损伤机理。

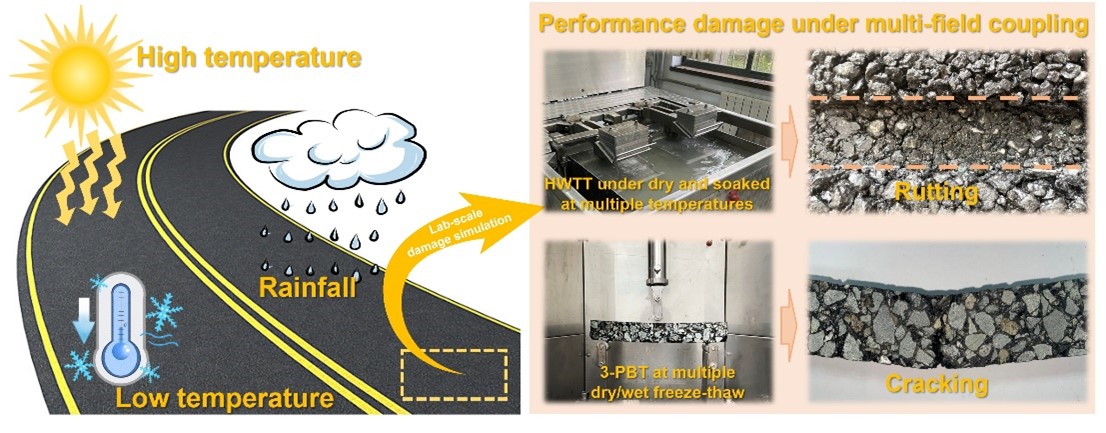

图1.论文的图形摘要

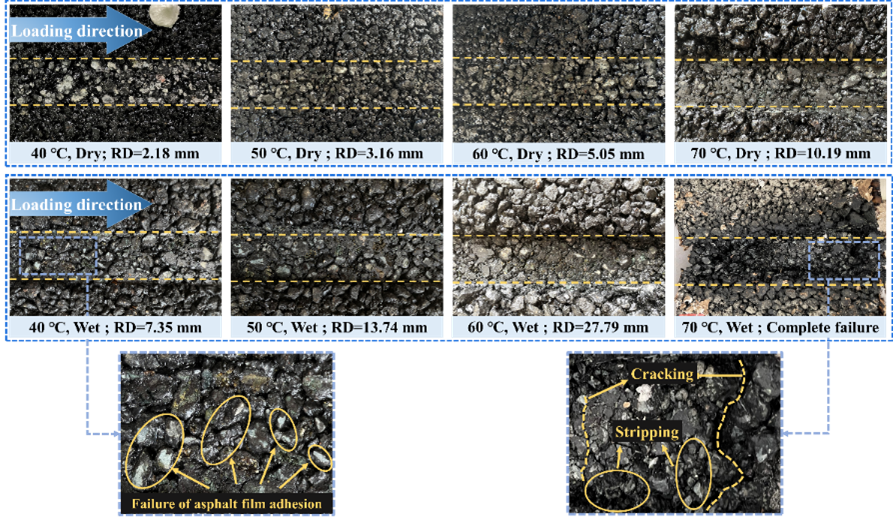

图2.多孔沥青混合料高温性能损伤特征

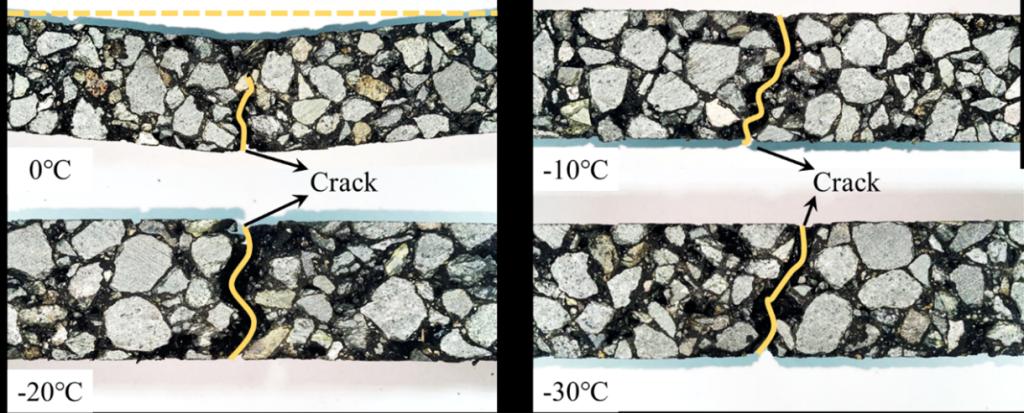

图3.多孔沥青混合料低温性能损伤特征
蒋玮教授、肖晶晶副教授为论文通讯作者，课题组博士研究生吴旺杰为论文第一作者。论文链接：https://doi.org/10.1016/j.cscm.2024.e03455
（撰稿：吴旺杰 审核：张硕 复核：姚腾坤 终审：肖晶晶）
