近期，课题组在国际期刊《Construction and Building Materials》发表研究论文 “Effects of TLA on rheological, aging, and chemical performance of SBS modified asphalt”（ TLA对SBS改性沥青的流变、老化和化学性能的影响）。
苯乙烯-丁二烯-苯乙烯（SBS）改性沥青在实际应用中的耐久性和稳定性受到广泛关注，其中耐老化性能成为评价其性能的重要指标。本研究采用特立尼达湖沥青（TLA）作为改性剂，对SBS改性沥青进行复合改性，得到SBS-MA及三类SBS/TLA复合改性沥青（TLA含量分别为SBS改性沥青质量的10%、20%和30%）。通过加压老化试验箱（PAV）对四种改性沥青进行10h、20h、30h和40h的长期老化处理，采用动态剪切流变仪（DSR）、弯曲梁流变仪（BBR）、傅里叶变换红外光谱仪（FTIR）等手段分析不同老化程度改性沥青的宏观性能与微观特征。从高温性能来看，TLA掺量为10%的SBS复合改性沥青在长期老化过程中表现出最优性能，其高温指标与老化时间的相关系数高达99%；当TLA含量超过30%时，会对SBS改性沥青的应力敏感性产生不利影响。在疲劳性能方面，在5%应变条件下，S-30复合改性沥青的疲劳寿命仅降低8%，说明TLA可以减轻SBS改性沥青老化过程中的疲劳损伤。在低温性能方面，当TLA含量超过20%时，只会对SBS改性沥青产生负面影响。从微观角度看，TLA引入了更多的亚砜基和羰基，TLA掺量为30%时，二者官能团指数分别增加了3.6倍和11倍。这两种官能团的增多使得相关的氧化反应被抑制，从而延缓了SBS改性沥青的氧化老化反应。本研究为提高SBS改性沥青的抗老化性能提供了有益的思路和方法，同时为特立尼达湖沥青在道路工程中的应用提供了指导。

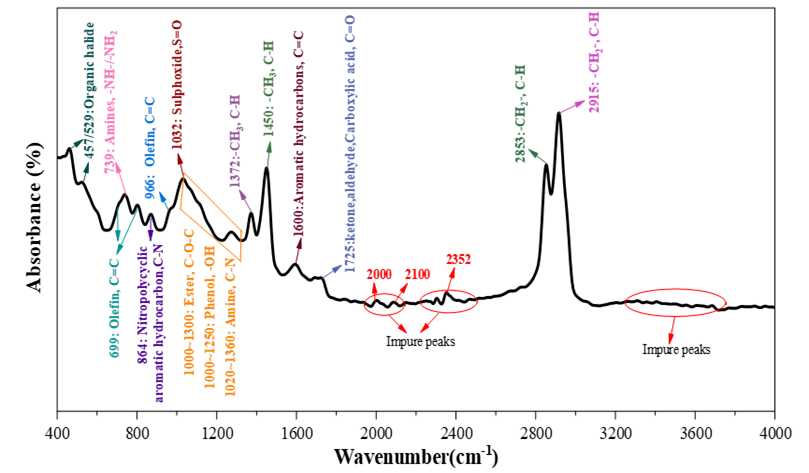

图1. 红外光谱图

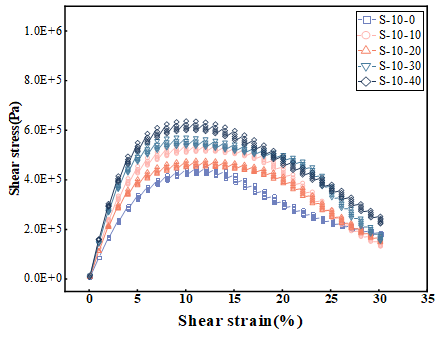

图2. 应力应变曲线
蒋玮教授为论文通讯作者，课题组博士研究生张梦须为论文第一作者。论文链接https://doi.org/10.1016/j.conbuildmat.2024.137283
（撰稿：张梦须 审核：张硕 复核：姚腾坤 终审：肖晶晶）
